EK-Quantum Reflection² PC-O11D EVO D5 PWM D-RGB – Plexi

NOT:Demo Kurulumda kullanılmış OUTLET ÜRÜN…

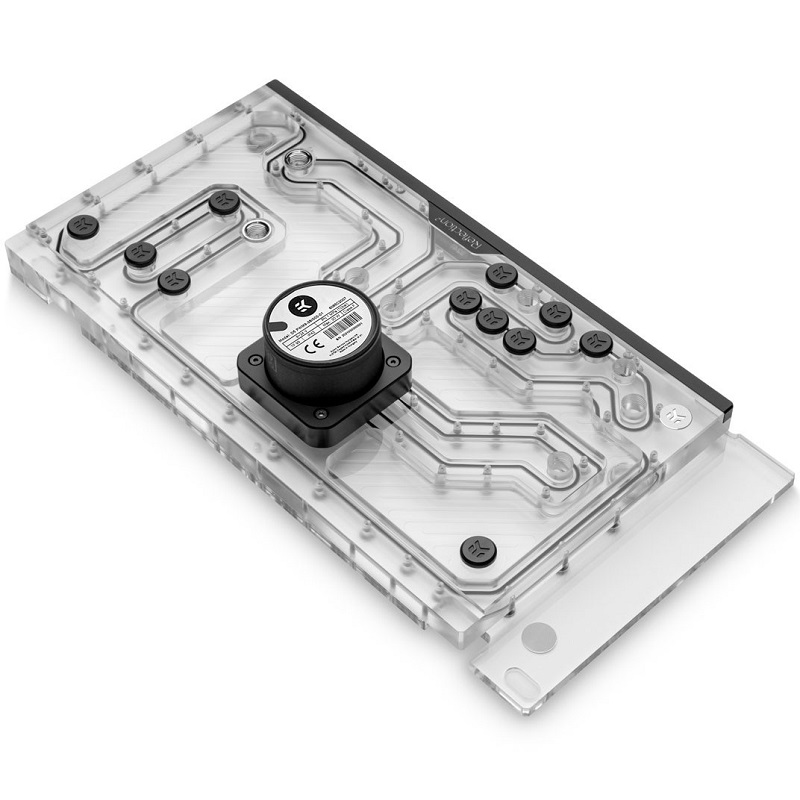

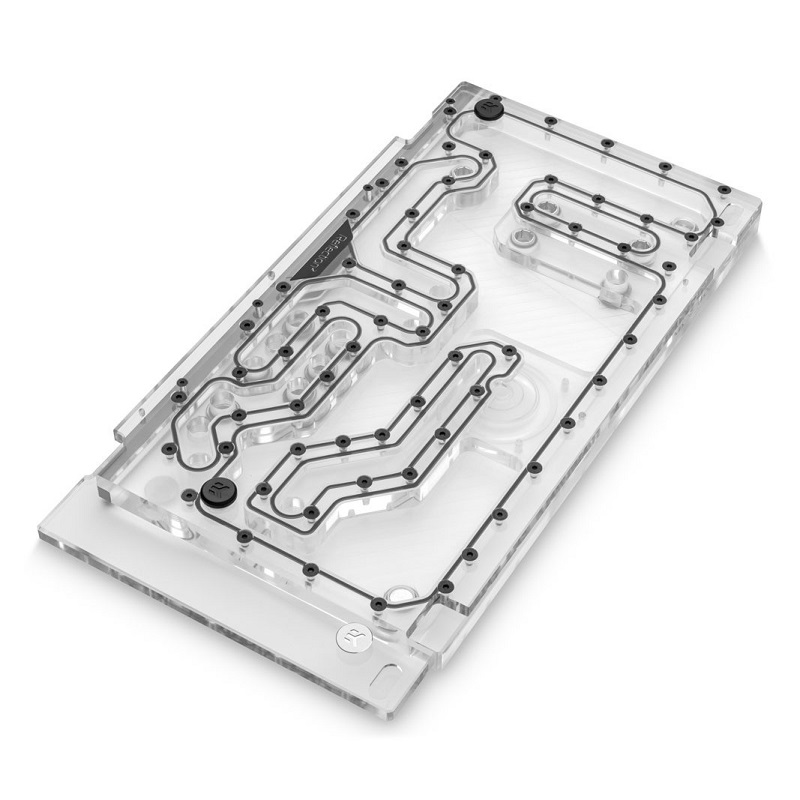

EK-Quantum Reflection² PC-O11D EVO D5 PWM D-RGB, kasanın önüne sorunsuz bir şekilde oturan özel bir su soğutma haznesi, yönlendirme ve pompa çözümüdür. Bu su yolu ayrıca dişi G1/4″ dişli adaptörlerle gelen 4 yenilikçi itmeli bağlantı noktasıyla donatılmıştır. Fikir, bir kullanıcının tüm radyatörü + bağlantı parçalarını monte edebilmesi ve bu itmeli adaptörleri kullanarak onu dağıtım plakasına kolayca kaydırabilmesidir.

Bu su yolu, anakartın ve bileşenlerin diğer tarafa çevrildiği ters kurulumla bile uyumludur.

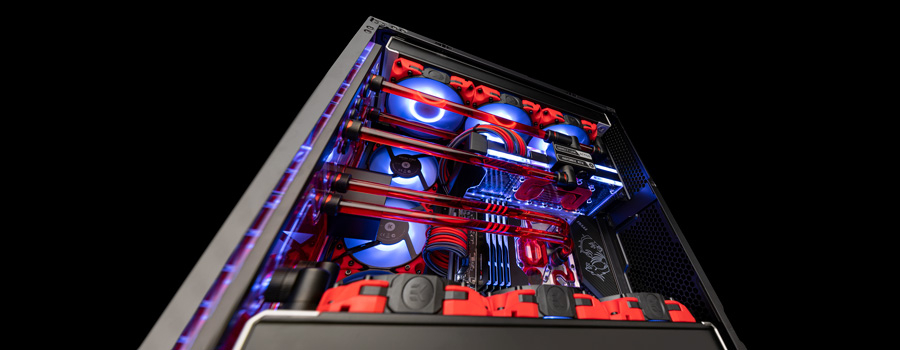

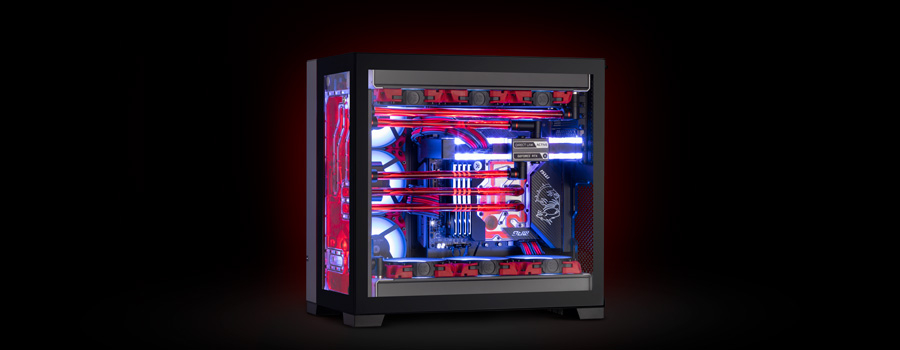

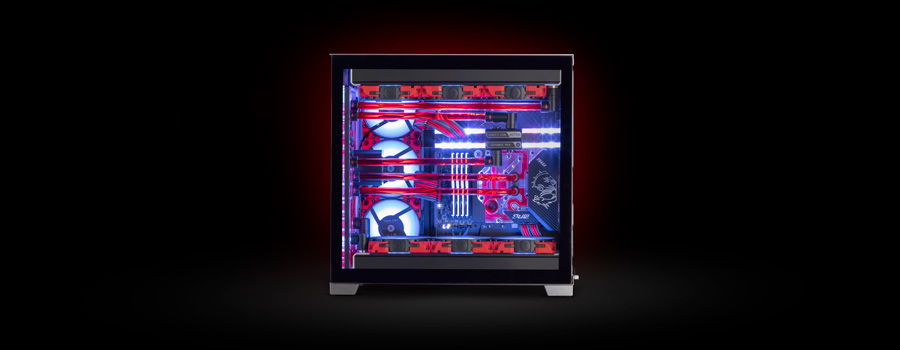

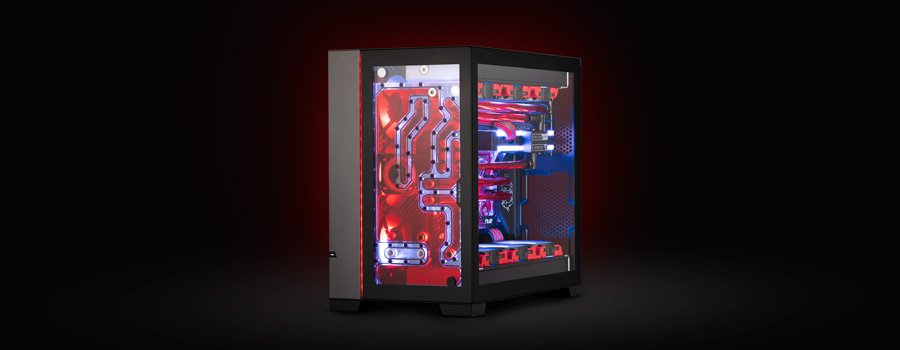

Bu ürün sayfasında gördüğünüz yapıyı burada bulabilirsiniz – Shop The Loop – Dragon Blood.

Radyatörler ve GPU’larla Uyumluluk:

Takılı dağıtım plakasıyla, maksimum radyatör boyutu şu şekildedir:

Üst: EK-Quantum Surface P360
Alt: EK-Quantum Surface P360
Yan: EK-Quantum Surface P280

Bu dağıtım plakası dikey GPU braketleriyle de uyumludur. Bu durumda, alt radyatör EK-Quantum Surface S360 ile sınırlıdır. Ayrıca, kullanıcıların FE veya referans modeller gibi daha dar GPU’lar durumunda dikey bir montaj seçmeleri önerilir. ROG Strix, EVGA FTW3 ve MSI Trio gibi geniş modeller, genişlikleri nedeniyle CPU blok portlarına ulaştıklarında tüp yönlendirmesiyle ilgili sorunlara neden olabilir.

EK-Matrix7 Desteği

Matrix7, port konumu ve aralığı dahil olmak üzere ürünün boyutlarını standart hale getirerek sıvı soğutma döngüsü montajını her zamankinden daha sezgisel ve kolay hale getirir. EK-Quantum Reflection² dağıtım plakaları EK-Matrix7 standardını takip ederek Vector² GPU su blokları ve aktif arka plakalar ve Quantum Surface radyatörleriyle sorunsuz bir şekilde entegre olmalarını sağlar. Bu, döngüyü planlamak ve boruları bükmek için daha az zaman harcayacağınız anlamına gelirken, nihai sonuç yine de destansı bir yapı olacaktır.

Bu su dağıtım plakası, çok güçlü ancak sessiz, PWM kontrollü orijinal D5 pompasıyla birlikte gelir. Amaç, gürültü seviyesini minimumda tutarken birden fazla blok ve radyatörle harika güvenilirlik ve olağanüstü performans sunacak kadar güce sahip bir ürün yapmaktı. Bir radyatörü bağlantı parçaları ve bu dağıtım plakasıyla bağlama sürecini önemli ölçüde kolaylaştıran dişi G1/4″ dişli adaptörlerle birlikte gelen 4 yenilikçi itmeli bağlantı noktasıyla donatılmıştır.

Benzersiz estetik ve kullanım kolaylığı sunmak için tasarlanan bu gelişmiş hepsi bir arada su yolu çözümü ayrıca bir pompa, hazne, basit montaj mekanizması ve birden fazla endüstri standardı G1/4″ dişli giriş ve çıkış içerir. Bu giriş ve çıkışların yerleşimi, kullanıcının döngüyü oluştururken yapması gereken bükme sayısını en aza indirmek için diğer EK ürünleriyle uyumlu olacak şekilde hizalanmıştır. Aşağıdaki beş bileşeni desteklemek üzere tasarlanmıştır – bir CPU su bloğu, bir GPU su bloğu ve üç radyatör.

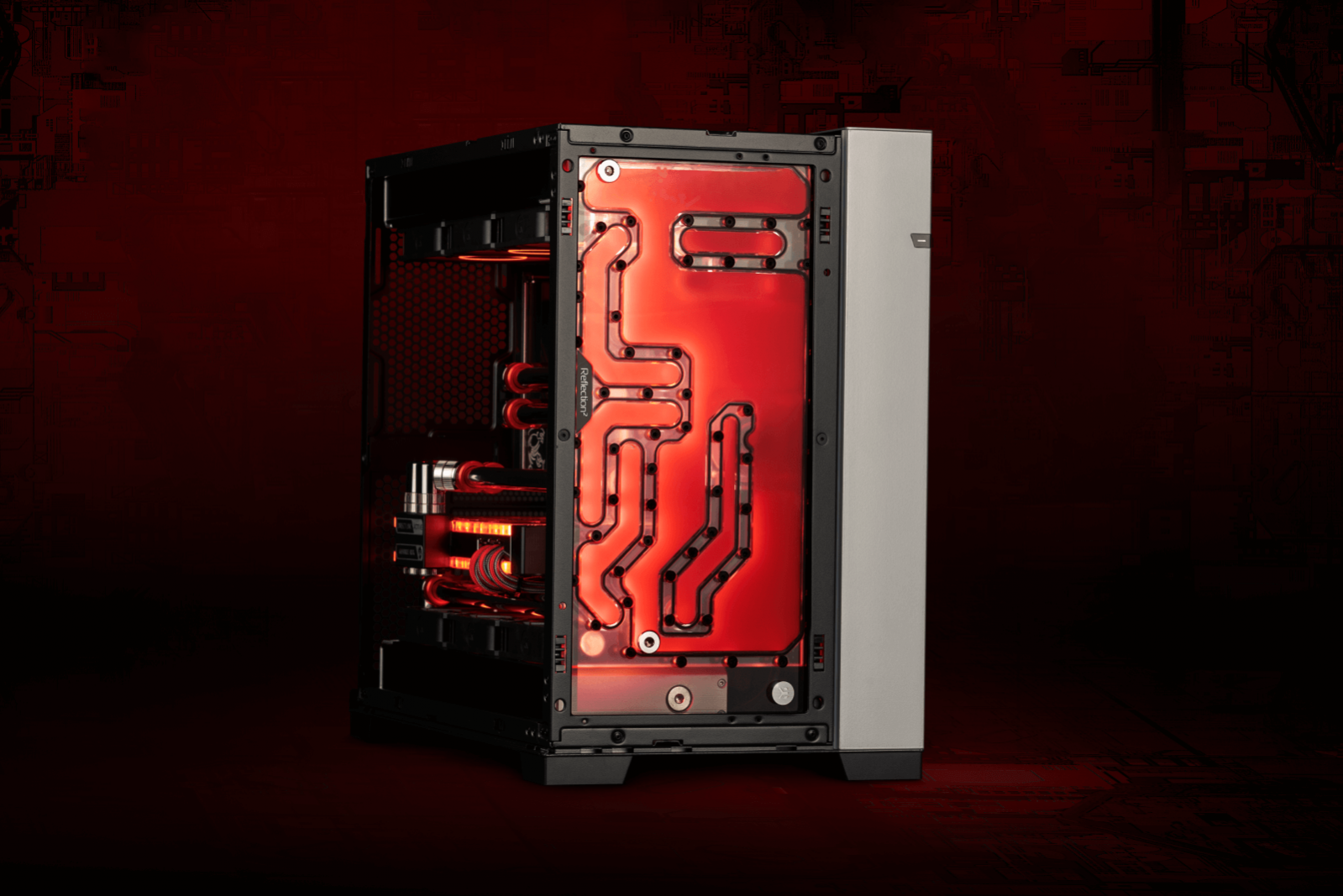

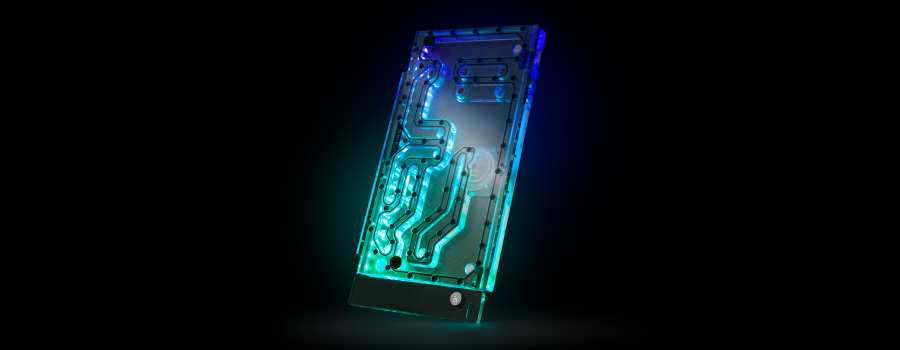

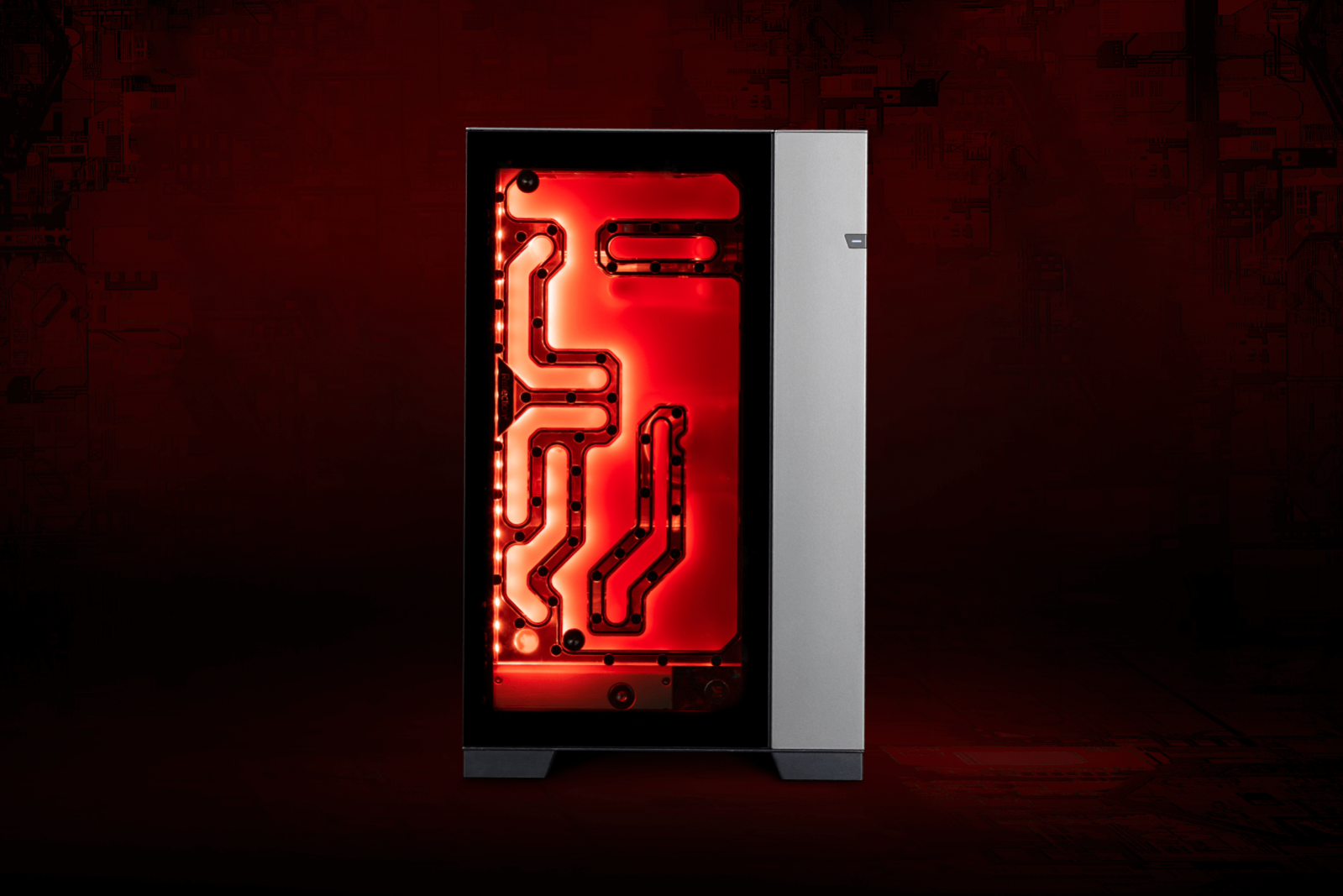

O11D EVO kasasının ön penceresine monte edilmek üzere tasarlanan EK-Quantum Reflection² PC-O11D EVO D5 PWM D-RGB, LIAN LI O11D EVO şasisine zarif bir şekilde uyum sağlar. Ön tarafta artık pompayı kaplayan paslanmaz çelik bir plaka yok; bunun yerine artık tek parça şeffaf akrilik var.

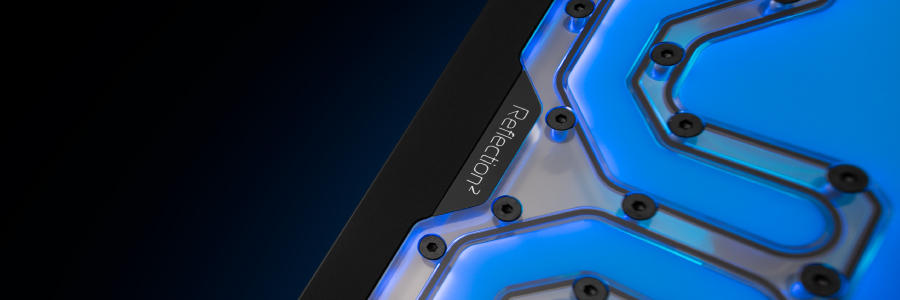

Adreslenebilir D-RGB LED şeridi ünitenin tüm uzunluğu boyunca uzanırken, eloksallı siyah alüminyum kapak istenmeyen LED sıcak noktalarını gizler. Dahili adreslenebilir LED şeridi anakartın 5V başlığına veya özel bir D-RGB denetleyicisine bağlanır. Ayrıca koordineli bir aydınlatma efekti için MSI MYSTIC LIGHT SYNC, ASROCK POLYCHROME SYNC, ASUS AURA SYNC ve GIGABYTE RGB FUSION 2 yazılımlarıyla uyumludur.

UYUMLU KASALAR:

• Lian Li O11 Dynamic EVO (Normal Mode-Normal GPU) Lian Li
• Lian Li O11 Dynamic EVO (Reverse Mode-Normal GPU) Lian Li

Rezervuar:

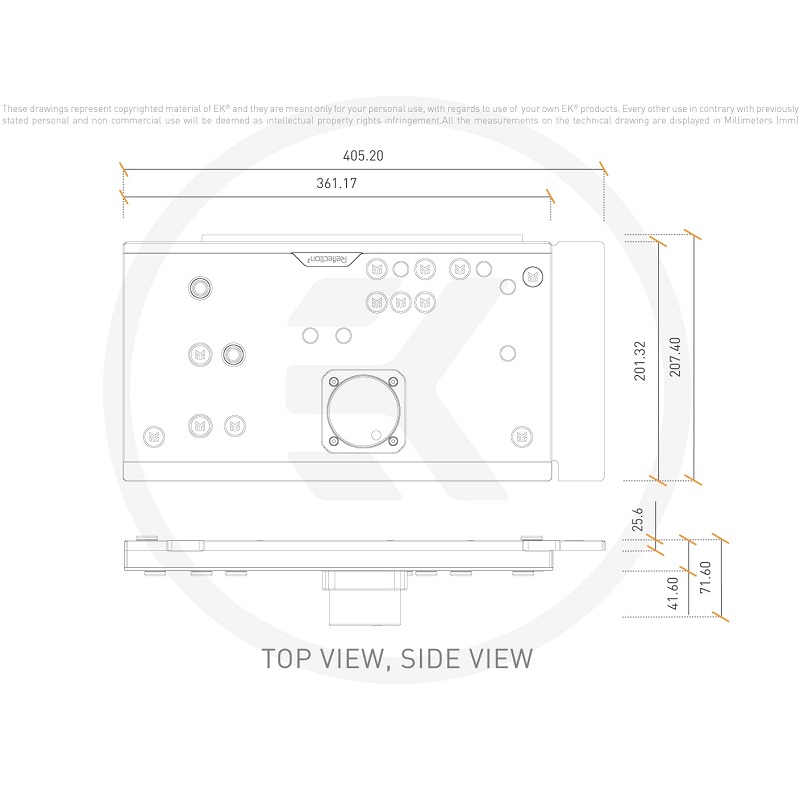

– Ekli pompa ile boyutlar (G x D x Y): 207 x 71 x 405 mm
– Rezervuar hacmi: ~400 ml
– D-RGB LED sayısı: 21
– D-RGB kablo uzunluğu: 800 mm
– D-RGB konnektörü standart 3 pimli (+5 V, Veri, Bloke, Toprak)

Pompa Motoru Teknik Özellikleri:
– Motor: elektronik olarak çevrilen küresel motor
– Nominal voltaj: 12 V DC
– Güç tüketimi: 23 W
– Maksimum basınç başlığı: 3,9 m
– Maksimum akış: 1500 L/h
– Maksimum sistem sıcaklığı: 60 ° C
– Malzemeler: Paslanmaz Çelik, PPS-GF40, EPDM O-ringler, Alüminyum Oksit, Sert Kömür
– Güç konnektörü: SATA ve 4 pimli PWM FAN konnektörü

Çalışma Rejimi:
– PWM görev döngüsü: ~ 20-100%
– Varsayılan davranış: PWM geri besleme sinyali mevcut olmadığında %100 görev döngüsünde çalışır

Pakete Eklenenler:

– EK-Quantum Reflection² PC-O11D EVO D5 PWM D-RGB
– Gerekli tüm montaj vidaları
– 4x Dişi dişli itmeli adaptörler
– 1x 2,5 mm Allen Anahtarı
– 1x 2 mm Allen Anahtarı
– 1x EK-Loop Çoklu Allen Anahtarı (6 mm, 8 mm, 9 mm)
– 13x Nikel kaplamalı pirinç fişler
– 13x EK-Quantum Tork Fişi kapağı – Siyah
